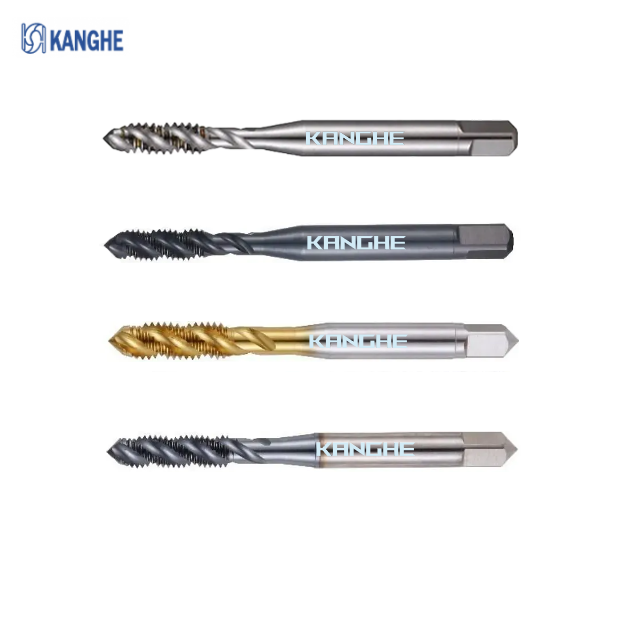

螺旋絲攻 (JIS P)

-康禾精工 KANGHE -
材質：HSS-E
塗層處理：白刀/氮化/鍍鈦/TICN

螺旋絲攻為上排屑絲攻,適合盲孔加工,對切屑連續的材質效果更佳,因為約有35左右螺旋槽設計,方便切屑由孔內向上排出,切削速度可較直溝絲攻加快30%-50%。

公制:M1~M68 (細牙、加大、加長)
英制:W1/8-40~2"-4 1/2 (細牙、加大、加長)
美制:UNF0-90~2"-4 1/2 (UNC、UNF、UNS、加大、加長)
※ 詳細規格表如下,特殊規格絲攻可少量訂製※


康禾精工官方LINE@ ID:@KANGHE

規格	精度	規格	精度
M1*0.25	P1	M16*2	P2
M1.2*0.25	P1~4	M18*1	標準
M1.4*0.2	P1	M22*1	標準
M1.4*0.3	P1~4	M22*1.5	標準
M1.5*0.3	P1	M22*2	標準
M1.5*0.35	P1	M22*2.5	標準
M1.6*0.2	P1	M24*1	標準
M1.6*0.35	P1~4	M24*1.5	標準
M1.7*0.2	P1	M24*2	標準
M1.7*0.35	P1~4	M24*3	標準
M1.8*0.2	P1	M25*1	標準
M1.8*0.35	P1	M25*1.5	標準
M2*0.25	P1~4	M25*2	標準
M2*0.4	P1~5	M26*1	標準
M2.2*0.25	P1	M26*1.5	標準
M2.2*0.45	P1~2	M26*2	標準
M2.3*0.4	P1~4	M27*1.5	標準
M2.5*0.25	P1	M27*2	標準
M2.5*0.35	P1	M27*3	標準
M2.5*0.45	P1~5	M28*1.5	標準
M2.6*0.35	P1	M28*2	標準
M2.6*0.45	P1~4	M30*1	標準
M3*0.35	P1~4	M30*1.5	標準
M3*0.5	P1~5	M30*2	標準
M3.5*0.35	P2~4	M30*3	標準
M3.5*0.6	P1~4	M30*3.5	標準
M4*0.35	P2	M32*1.5	標準
M4*0.5	P2~4	M32*2	標準
M4*0.7	P2	M33*1.5	標準
M4*0.7	P1~5	M33*2	標準
M4.5*0.5	P2~4	M33*3	標準
M4.5*0.75	P2~4	M33*3.5	標準
M5*0.35	P2	M35*1.5	標準
M5*0.5	P2~4	M36*1.5	標準
M5*0.75	P2	M36*2	標準
M5*0.8	P1~5	M36*3	標準
M5*0.9	P2	M36*4	標準
M5.5*0.5	P2	M38*1.5	標準
M5.5*0.8	P2	M38*2	標準
M5.5*0.9	P2	M39*1.5	標準
M6*0.35	P2	M39*2	標準
M6*0.5	P2~4	M39*3	標準
M6*0.75	P2~4	M39*4	標準
M6*1	P1~5	M40*1.5	標準
M7*0.5	P2~4	M40*2	標準
M7*0.75	P2~4	M40*3	標準
M7*1	P2~4	M40*4	標準
M8*0.5	P2~4	M42*1.5	標準
M8*0.75	P2~4	M42*2	標準
M8*1	P2~4	M42*3	標準
M8*1.25	P1~5	M42*4	標準
M9*0.5	P2~4	M42*4.5	標準
M9*0.75	P2~4	M45*1.5	標準
M9*1	P2~4	M45*2	標準
M9*1.25	P2~4	M45*3	標準
M10*0.5	P2~4	M45*4	標準
M10*0.75	P2~4	M45*4.5	標準
M10*1	P2~4	M48*1.5	標準
M10*1.25	P2~4	M48*2	標準
M10*1.5	P1~5	M48*3	標準
M11*0.5	P2	M48*4	標準
M11*0.75	P2	M48*5	標準
M11*1	P2	M5*1.5	標準
M11*1.5	P2~4	M5*2	標準
M12*0.5	P2~4	M5*3	標準
M12*0.75	P2~4	M52*1.5	標準
M12*1	P2~4	M55*2	標準
M12*1.25	P2~4	M52*3	標準
M12*1.5	P2~4	M52*4	標準
M12*1.75	P1~5	M52*5	標準
M13*1	P2	M55*1.5	標準
M13*1.5	P2	M55*2	標準
M13*1.5	P2	M55*2	標準
M14*0.5	P2	M55*3	標準
M14*0.75	P2	M55*4	標準
M14*1	P2	M56*1.5	標準
M14*1.25	P2	M56*2	標準
M14*1.5	P2	M56*3	標準
M14*2	P2、4	M56*4	標準
M15*1	P2	M56*5.5	標準
M15*1.5	P2	M60*5.5	標準
M16*1	P2	M64*6	標準
M16*1.25	P2	M68*6	標準
M16*1.5	P2

規格	精度	規格	精度
W1/8-40	P1~2	W3/4-10	標準
W5/32-32	P1~2	W7/8-9	標準
W3/16-24	P1~2	W1” -8	標準
W7/32-24	P2	W1 1/8-7	標準
W1/4-20	P2	W1 1/4-7	標準
W5/16-18	P2	W1 3/8-6	標準
W3/8-16	P2	W1 1/2-6	標準
W7/16-14	P3	W1 3/4-5	標準
W1/2-12	P3	W1 7/8-4 1/2	標準
W9/16-12	標準	W2”-4 1/2	標準
W5/8-11	標準

規格(UNC)	精度	規格(UNC)	精度
UNC 1-64	P1	UNC 1/2-13	P3
UNC 2-56	P1~4	UNC 9/16-12	P3
UNC 3-48	P1	UNC 5/8-11	P3
UNC 4-40	P1~4	UNC 3/4-10	P3
UNC 8-32	P2~4	UNC 7/8-20	標準
UNC 3/16-24	P2	UNC 7/8-9	標準
UNC 10-24	P2~4	UNC 1”-8	標準
UNC 12-24	P2~4	UNC 1 1/8-7	標準
UNC 1/4-20	P2~4	UNC 1 1/4-7	標準
UNC 5/16-18	P2~4	UNC 1/2-6	標準
UNC 3/8-16	P2~4	UNC 2 1/4-4	標準
UNC 7/16-14	P2~4
(UNF)	精度	(UNF)	精度
UNF 0-90	P1	UNF 1/4-28	P2~4
UNF 0-80	P1~2	UNF 1/4-24	P2
UNF 1-72	P1	UNF 5/16-24	P2~4
UNF 2-64	P1	UNF 3/8-24	P2~4
UNF 3-56	P1	UNF 3/8-20	P2
UNF 4-48	P1~2	UNF 7/16-20	P2~4
UNF 5-44	P2	UNF 1/2-20	P3
UNF 5-40	P2~4	UNF 9/16-18	P3
UNF 6-48	P2	UNF 5/8-18	P3
UNF 6-40	P1~2	UNF 3/4-16	P3
UNF 6-32	P2~4	UNF 7/8-14	標準
UNF 8-36	P2	UNF 1”-12	標準
UNF 10-32	P2~4	UNF 1 1/8-12	標準
UNF 12-28	P2	UNF 1 1/4-12	標準
UNF 1/4-32	P2~4	UNF 1 1/2-12	標準
(UNS、UNEF)	精度	(UNS、UNEF)	精度
UNS 8-40	P2	UNS 3/8-40	P2
UNS 3/16-32	P2	UNS 3/8-32	P2
UNS 3/16-28	P2	UNS 3/8-28	P2
UNS 10-48	P2	UNS 1/2-28	P3
UNS 10-36	P2	UNS 9/16-24	P3
UNS 12-32	P2	UNS 1”-24	標準
UNS 1/4-40	P2	UNS 2”-12	標準
UNS 5/16-40	P2	UNEF 1/4-36	標準
UNS 5/16-32	P2	UNEF 1”-14	標準

規格	精度	規格	精度
SM 3/32-56	標準	SM 15/64-28	標準
SM 1/8-44	標準	SM 1/4-40	標準
SM 1/8-40	P1~2	SM 1/4-28	標準
SM 9/64-40	標準	SM 1/4-24	標準
SM 11/64-40	標準	SM 9/32-28	標準
SM 3/16-28	標準	SM 9/32-20	標準
SM 13/64-32	標準	SM 3/8-28	標準
