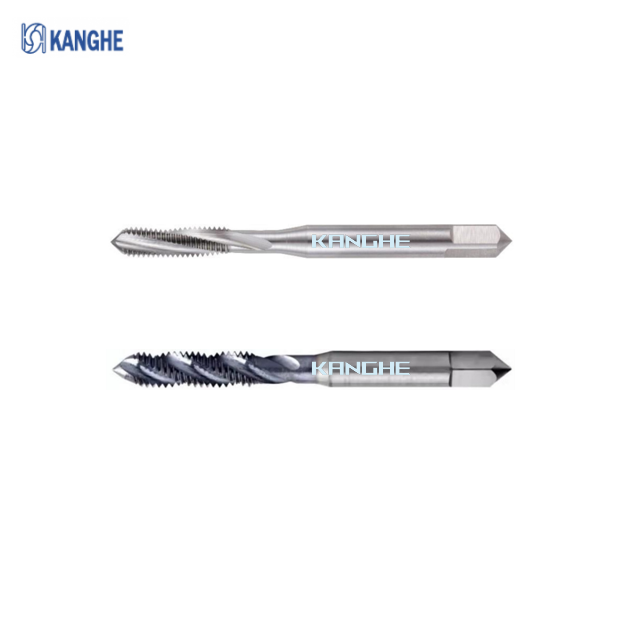

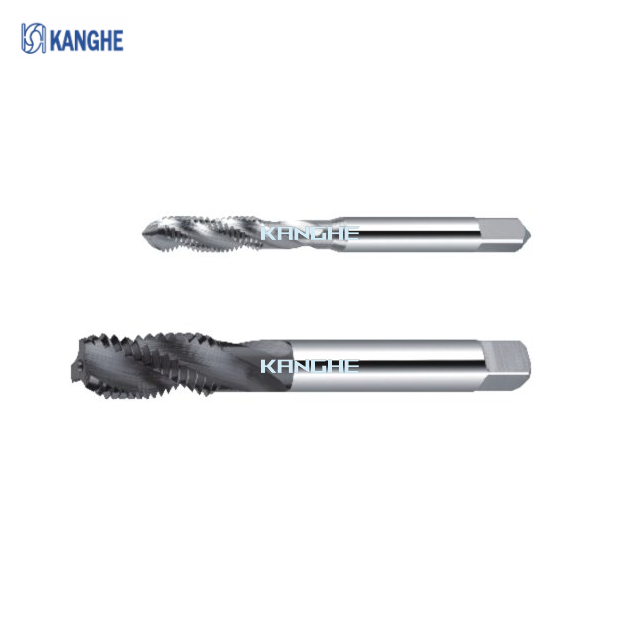

鎢鋼螺旋絲攻

  1. 全鎢鋼絲攻
  2. 鎢鋼螺旋絲攻
鎢鋼螺旋絲攻

鎢鋼螺旋絲攻

可加工硬度在HRC55-60的SKD,模具鋼調質後的材料
採用耐摩耗性,耐衝擊的超微粒子超硬合金
提升絲攻整體偏擺精度和柄部真圓度
可加工出高精度的螺底孔徑建議採用6H範圍內的最大值
undefined
/
  • 鎢鋼螺旋絲攻.PNG
詳細介紹
-康禾精工 KANGHE -
材質：全鎢鋼
塗層處理：白刀/TICN

鎢鋼螺旋絲攻可加工硬度在HRC55-60的SKD,模具鋼調質後的材料採用耐摩耗性,耐衝擊的超微粒子超硬合金提升絲攻整體偏擺精度和柄部真圓度,可加工出高精度的螺紋底孔徑建議採用6H範圍內的最大值。

※ 詳細規格表如下,特殊規格絲攻可少量訂製※
※ 絲攻規格若有未列出之規格請聯絡我們諮詢※
加入好友
康禾精工官方LINE@ ID:@KANGHE
公制牙( M )
規格
全長
螺紋長
柄徑
方寬
方長
M1.0*0.25
38/45
5
3
2.5
5
M1.2*0.25
38/45
5
3
2.5
5
M1.4*0.3
38/45
6
3
2.5
5
M1.6*0.35
38/45
6
3
2.5
5
M2.0*0.4
45.00
7
3
2.5
5
M2.5*0.45
45.00
8
3
2.5
5
M3.0*0.5
45.00
9
4
3.2
6
M3.5*0.6
45.00
10
4
3.2
6
M4*0.7
52.00
11
5
4
7
M5*0.8
64.00
15
5.5
4.5
7
M6*1.0
64.00
17
6
4.5
7
M8*1.0
70.00
19
6.2
5
8
M8*1.25
70.00
19
6.2
5
8
M10*1.0
75.00
19
8
6.3
8
M10*1.25
75.00
19
7
5.5
8
M10*1.5
75.00
23
7
5.5
8
M12*1.0
82.00
20
8.5
6.5
9
M12*1.25
82.00
25
8.5
6.5
9
M12*1.5
82.00
25
8.5
6.5
9
M12*1.75
82.00
28
8.5
6.5
9
M14*1.0
88.00
20
10.5
8
11
M14*1.25
88.00
25
10.5
8
11
M14*1.5
88.00
30
10.5
8
11
M14*2.0
88.00
32
10.5
8
11
M16*1.0
95.00
20
12.5
10.00
13
M16*1.5
95.00
28
12.5
10.00
13
M16*2.0
95.00
32
12.5
10.00
13


































美制牙(UNC/UNF/UNS)
規格
全長
螺紋長
柄徑
方寬
方長
UNF1-72
38/45
7
3
2.5
5
UNC1-64
38/45
7
3
2.5
5
UNF2-64
38/45
8
3
2.5
5
UNC2-56
38/45
9
3
2.5
5
UNF3-56
45
9
3
2.5
5
UNC3-48
45
10
3
2.5
5
UNF4-48
45
10
3
2.5
5
UNC4-40
45
12
3
2.5
5
UNF5-44
54
11
4
3.2
6
UNC5-40
54
14
4
3.2
6
UNF6-40
54
12
4
3.2
6
UNC6-32
54
16
4
3.2
6
UNF8-36
54
14
5
4
7
UNC8-32
54
16
5
4
7
UNF10-32
54
16
5
4
7
UNC10-24
54
19
5
4
7
UNF12-28
64
17
6
4.5
7
UNC12-24
64
22
6
4.5
7
UNF1/4-28
64
17
6
4.5
7
UNC1/4-20
64
22
6
4.5
7
UNF5/16-24
70
19
6.2
5
8
UNC5/16-18
70
25
6.2
5
8
UNF3/8-24
75
19
7
5.5
8
UNC3/8-16
75
28
7
5.5
8
UNF7/16-20
82
23
8.5
6.5
9
UNC7/16-14
82
32
8.5
6.5
9
UNF1/2-20
88
25
10.5
9
12
UNC1/2-13
88
35
10.5
9
12
UNF9/16-18
88
28
10.5
9
12
UNC9/16-12
88
35
10.5
9
12
UNF5/8-18
95
28
12.5
10
13
UNC5/8-11
95
32
12.5
10
13
UNF3/4-16
105
30
14
11.2
14
UNC3/4-10
105
36
14
11.2
14
UNF7/8-14
108
35
16
12.5
16
UNC7/8-9
108
36
16
12.5
16
UNF1-12
125
40
20
16
20
UNC1-8
125
40
20
16
20
